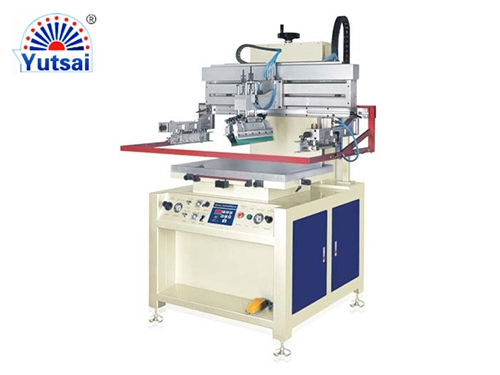

​PCB印刷机是电子制造中用于在印刷电路板（PCB）上精确印刷导电图形、阻焊层油墨或文字标记等材料的设备，其核心功能是通过特定工艺将液态或膏状材料以特定图案涂覆到PCB表面。在解决PCB印刷机在印刷过程中图案模糊的问题，需从网版质量、印刷参数、设备定位、油墨特性及操作环境等多方面进行系统性排查与优化。以下是具体解决方案：
一、优化网版质量
检查网版镂空图案：
使用高倍显微镜或放大镜检查网版镂空图案是否清晰、边缘是否整齐。
若发现图案模糊、边缘毛刺或破损，需重新制作网版，确保图案精度符合印刷要求。
清理网版网孔：
定期使用专用清洗剂或溶剂清洗网版，去除堵塞网孔的油墨残渣、灰尘等杂质。
清洗后，用干燥、无尘的布或空气枪吹干网版，避免水分残留影响印刷效果。
调整网版张力：
使用张力计检测网版张力，确保张力均匀且符合设备要求。
若张力不均或松弛，需重新绷网或调整网版固定装置，确保印刷时网版稳定不变形。
二、调整印刷参数
优化刮刀压力：
刮刀压力过小会导致油墨填充不足，压力过大则可能使油墨溢出或网版变形。
通过试验确定zui佳刮刀压力，通常压力范围在0.1-0.3MPa之间，具体需根据油墨粘度和网版厚度调整。
控制刮刀速度：
刮刀速度过快会导致油墨来不及填充网孔，速度过慢则可能使油墨干燥或堆积。
根据油墨干燥速度和印刷要求，调整刮刀速度至合适范围，通常速度在20-60mm/s之间。
调整刮刀角度：
刮刀角度影响油墨的转移效率和印刷质量。
通常刮刀角度设置在45°-75°之间，具体需根据油墨特性和网版类型调整。
三、校准设备定位
PCB板定位校准：
使用定位销或视觉定位系统确保PCB板在印刷过程中的位置准确。
定期检查定位装置是否松动或磨损，及时进行调整或更换。
网版定位校准：
确保网版在印刷过程中的位置与PCB板对齐，避免图案偏移或模糊。
使用定位标记或激光定位系统辅助校准，提高定位精度。
检查设备稳定性：
确保印刷机在印刷过程中稳定无振动，避免因设备晃动导致图案模糊。
定期检查设备底座、传动系统等部件是否松动或磨损，及时进行紧固或更换。
四、优化油墨特性
调整油墨粘度：
油墨粘度过高会导致填充困难，粘度过低则可能使油墨溢出或图案模糊。
使用粘度计检测油墨粘度，根据设备要求调整至合适范围，通常粘度在100-500Pa·s之间。
选择合适油墨类型：
根据PCB板材质和印刷要求选择合适的油墨类型，如环氧树脂油墨、聚氨酯油墨等。
确保油墨与PCB板材质相匹配，提高附着力并减少图案模糊问题。
过滤油墨：
在印刷前对油墨进行过滤，去除其中的结块、杂质等，确保油墨纯净无颗粒。
使用专用油墨过滤器或滤网进行过滤，避免杂质堵塞网孔或影响印刷质量。
五、改善操作环境
控制环境温湿度：
印刷环境温湿度过高或过低都会影响油墨的干燥速度和印刷质量。
使用空调或加湿器/除湿机控制环境温度在20-25℃之间，湿度在40%-60%之间。
减少环境灰尘：
灰尘等杂质可能附着在PCB板或网版上，影响印刷质量。
在印刷区域设置无尘室或使用空气净化器减少灰尘含量，确保印刷环境清洁。
规范操作流程：
制定详细的印刷操作流程，包括设备启动、参数设置、油墨添加、印刷操作等步骤。
对操作人员进行培训，确保其熟悉操作流程并严格按照规范操作，减少人为因素导致的图案模糊问题。
