PCB自动清洗机各部位技术参数参考


PCB自动清洗机是目前线路板的主要清洗设备,自动化程度较高的一种机型。搭配其他线路板生产设备一起使用,为线路板流水线作业提供了方便。PCB自动清洗机具有效率高,性能优良,使用操作便利等优势。作业条件符合常规厂家标准。本公司研发改良的设备在节能上具有一定的突破性发展,对于节省企业生产成本具有重要意义。


PCB自动清洗机手动入料长度350mm,紧急开关一组。

一:三组上滚刷洗(长度704mm)
1、滚刷:采用尼龙丝,NL66,φ0.2mm,规格φ39*650mm,共三组,安装在上部。滚刷马达为60W,共3个,滚刷速度为100-500转/分钟,可调。
2、喷淋:采用PVC管8只,上下各4只。每只管上有9个喷嘴,规格为6504(pp)伞形喷嘴。
3、储液槽:配用1#?5#储液槽,配4KW加热管1根,每槽容量100L。
4、保护系统:储液槽配低液位保护装置,防止加热管空载。
5、管路系统:PCB自动清洗机排液采用1英寸,进液采用3/4英寸,均为PVC材质。
6、过滤系统:0.75KW和0.55KW过滤泵,加250mmφ不锈钢过滤一组,安装在喷淋泵前。过滤精度可达到20um。可将清洗下来微小颗粒过滤大部分,提高清洗液使用时间。

二:二流体喷淋洗(长度584mm)
1、喷淋:采用SUS管2只,仅安装在上部。每只管上有13个喷嘴,每只喷嘴间隔50mm。规格为(SUS304)二流体伞形喷嘴。
2、储液槽:配用2#?3#储液槽,每槽容量100L。
3、管路系统:PCB自动清洗机排液采用1英寸,进液采用3/4英寸,均为PVC材质。
4、过滤系统:1.1KW不锈泵一台,加250mm×5芯不锈钢过滤一组,安装在喷淋泵前。过滤精度达到5um。可将清洗下来微小颗粒过滤大部分,提高清洗液使用时间。

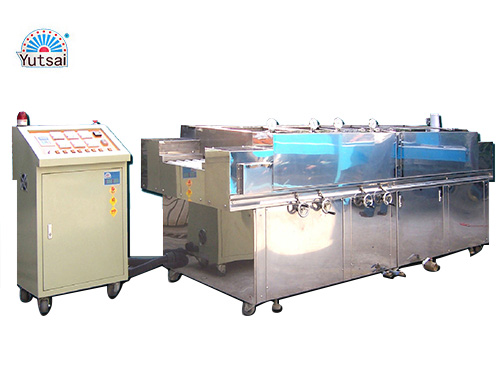

PCB自动清洗机
三:DI水洗(长度280mm)
1、喷淋:采用PVC管2只,上下各一只,每只管上有6个喷嘴。规格为6504(pp)伞形喷嘴。
2、储液槽:配用4#储液槽,槽体容量100L。
3、管路系统:排液采用1英寸,进液采用3/4英寸,均为PVC材质。
4、过滤系统:0.37KW不锈泵一台,加250mm×1芯不锈钢过滤一组,安装在喷淋泵前。过滤精度达到1um。可将清洗下来微小颗粒过滤大部分,提高清洗液使用时间。

四:海绵吸水(长度336mm)
1、洗水棉:海绵轮为φ19mm,材质为PVA,共三对。
2、驱动:PCB自动清洗机每队都采用齿轮同步运转。

五:热风缓冲(长度172mm)
1、让电阻片在进入烘干前提前预热,防止电阻片快速升温而损坏。

六:热风干燥(长度700mm)
1、风刀:上下三对风刀,风刀与电阻片行走方向成0度。每把风刀配风压表。
2、风机:3.75KW高压风泵1台,配中、高效过滤器一套。风机出来配分风器及风量调节阀。
3、加热:加热采用1KW干烧管6只,加热总功率6KW。
PCB自动清洗机手动出料长度304mm,紧急开关一组。

以上的技术参数仅作为参考,数据来源网络。
